SanZone 7.0

Далее используются следующие определения:

Антенный порт - разъем, через которую антенна соединяется с передатчиком. Современные антенны, использующиеся в мобильной связи, имеют несколько портов для разных частотных диапазонов, поляризаций и направлений (двунаправленные антенны). По сути, это разные антенны, помещенные в общий антенный корпус.

ЗО – Зона ограничений ПРТО определяется расчетными методами, утвержденными в установленном порядке Федеральной службой по надзору в сфере защиты прав потребителей и благополучия человека. Зона ограничений подлежит установлению на территории, прилегающей к ПРТО, на высоте более 2 м от поверхности земли, в пределах которой значения напряженности электрического поля в диапазоне частот 30 кГц - 300 МГц, а также значения плотности потока энергии в диапазоне частот 300 МГц - 300 ГГц (далее - электромагнитные поля) превышают гигиенические нормативы.

КБ – критерий безопасности

Оператор – компания, которая эксплуатирует то или иное оборудование связи или вещания.

ПДУ – предельно допустимый уровень электромагнитного излучения

ПРТО – передающий радиотехнический объект. Сооружение связи, являющиеся объектом капитального строительства, с размещенными на нем приемопередающими (передающими) радиоэлектронными средствами, работающими в диапазоне радиочастот 30 кГц - 300 ГГц и с эффективной излучаемой мощностью, превышающей 200 Вт - в диапазоне частот 30 кГц - 3 МГц, 100 Вт - в диапазоне частот 3 - 30 МГц, 10 Вт - в диапазоне частот 30 МГц - 300 ГГц.

СЗЗ – территория, окружающая ПРТО, на внешних границах которой на высоте 2м от поверхности земли уровни ЭМП не превышают ПДУ.

Стандарт – общепринятое определение типа системы связи, обычно включающее технологию и частотный диапазон, например GSM-900, LTE-1800

ЭМП – электромагнитное поле

Эффективная излучаемая мощность – мощность передатчика, умноженная на коэффициент усиления антенны и коэффициент полезного действия фидерного тракта.

Термины и определения

Программа SanZone 7.0 предназначена для расчетов уровней электромагнитного поля (ЭМП) на прилегающей к передающему радиотехническому объекту (ПРТО) территории, а также определения границ зоны ограничений (ЗО) и санитарно-защитной зоны (СЗЗ).
SanZone 7.0 позволяет подготовить все необходимые расчетные материалы для получения санитарно-эпидемиологического заключения на размещение или эксплуатацию ПРТО в соответствии с действующей нормативной базой.
Термины и определения, алгоритмы расчетов, а также нормы на предельно допустимые уровни электромагнитного излучения соответствуют документам:
- СанПиН 2.1.3684-21 «Санитарно-эпидемиологические требования к содержанию территорий городских и сельских поселений, к водным объектам, питьевой воде и питьевому водоснабжению, атмосферному воздуху, почвам, жилым помещениям, эксплуатации производственных, общественных помещений, организации и проведению санитарно- противоэпидемических (профилактических) мероприятий»
- СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания»
- МУК 4.3.3830-22 "Определение уровней электромагнитного поля, создаваемого излучающими техническими средствами телевидения, ЧМ радиовещания и базовых станций сухопутной подвижной радиосвязи"
- МУК 4.3.3921-23 «Определение плотности потока энергии электромагнитного поля в местах размещения радиосредств, работающих в диапазоне частот 300 МГц-300ГГц»
- МУ 4550-88 «Методические указания по определению уровней электромагнитного поля средств управления воздушным движением гражданской авиации ВЧ-, ОВЧ, УВЧ И СВЧ-диапазонов»
- МУК 4.3.044-96 "Определение уровней электромагнитного поля, границ санитарно-защитной зоны и зон ограничения застройки в местах размещения передающих средств радиовещания и радиосвязи кило-, гекто- и декаметрового диапазонов"
- Стандарт IEC 62232 Determination of RF field strength, power density and SAR in the vicinity of base stations for the purpose of evaluating human exposure «Определение напряжённости электромагнитного поля, плотности потока мощности и SAR (удельного коэффициента поглощения электромагнитной энергии) вблизи базовых станций при оценке воздействия на человека».

Программа предназначена для специалистов, занимающихся проектированием, эксплуатацией и надзором за передающими радиотехническими объектами.

Требование к ПО компьютера:
1. 64-разрядная версия Windows 10/11
2. Установленный текстовый редактор Microsoft Word
Минимальная конфигурация компьютера – Core i3 CPU, 4GB RAM, 200GB HDD, видеокарта и монитор с поддержкой 1920х1080.
При работе программы выполняется большой объем вычислений, из-за чего производительность работы зависят от частоты и количества ядер процессора, а также объема оперативной памяти компьютера.

SanZone 7.0 защищена от нелегального распространения с помощью аппаратного ключа Guardant который может поставляться в локальной или сетевой версии. Защита не влияет на работу компьютера.
Программа может быть установлена на любом количестве компьютеров пользователя.
Если у вас локальный ключ защиты, то программа будет запускаться только на том компьютере, в USB порт которого он вставлен.
Если у вас сетевая версия ключа, то его требуется установить в одну из рабочих станций или выделенный сервер (сервер ключей) и сконфигурировать (см. далее). После чего пользователь запуская программу будет "забирать" одну лицензию из сетевого ключа, а закрывая программу, соответственно "возвращать" лицензию в ключ. Сетевой ключ также может использоваться в качестве локального.
Содержание папки с файлом установки:
- файл установки Setup_Sanzone70_date.exe (date – дата создания);
- руководство пользователя;
- тестовые примеры расчета и шаблоны отчетов;
Planner.

Поставляемый аппаратный ключ Guardant поддерживают работу без установки драйвера. Если у вас локальная лицензия, то просто установите в USB порт компьютера пользователя аппаратный ключ, поставляемый в комплекте, и выполните установку программы, запустив файл установки Setup_Sanzone70_date.exe. Для контроля оставшегося времени лицензии можно использовать менеджер лицензий Guardant Control Center https://www.guardant.ru/support/users/control-center/, после установки он открывается в браузере по адресу ссылки http://localhost:3189

Для выполнения расчетов распределения уровней электромагнитного поля на прилегающей к ПРТО территории с определением границ СЗЗ и ЗО и подготовки отчета в соответствии с перечнем сведений, подлежащих включению в санитарно-эпидемиологическое заключение на ПРТО, обычно выполняется следующая последовательность действий:

1. Создание нового файла проекта (*.sz7);
2. Подготовка ситуационного плана;
3. Ввод исходных данных по каждому из источников радиоизлучения на ПРТО, а также данных по ПРТО – местоположение, владелец, год ввода в эксплуатацию и прочее;

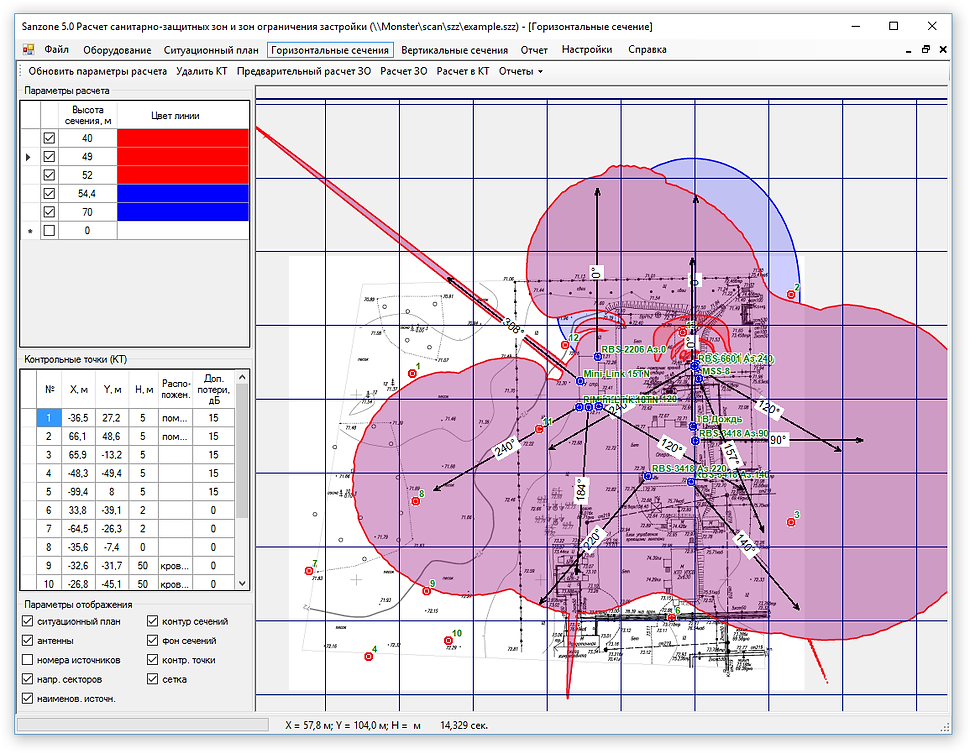

4. Расчет и отображения областей с превышением уровней ПДУ ЭМП в горизонтальных сечениях на интересующих высотах;
5. Расчет и отображения областей с превышением уровней ПДУ ЭМП в вертикальных сечениях по интересующим азимутам;
6. Расчет уровней ЭМП в интересующих точках на земле, на кровлях зданий и внутри зданий;
7. Анализ зоны ограничения застройки от ПРТО;
8. Построение графиков значений ЭМП и его распределения между источниками радиоизлучений по интересующим направлениям;
9. Создание общего отчета

Основное меню находится в верхней левой части окна программы. При выборе одного из элементов меню рядом открывается панель, соответствующая этому элементу. Размер панелей можно менять, перетягивая разделитель.
Навигация по базовой карте осуществляется при помощи левой кнопки мыши. Используйте прокрутку колеса мыши для изменения масштаба (Zoom) карты. Текущий Zoom отображается рядом с наименованием базовой карты. Нужный Zoom можно выбрать также из раскрывающегося списка. Можно выбрать одну из предустановленных базовых карт. В разделе Настройки можно добавить ссылки на другие базовые карты с пирамидой тайлов в формате XYZ Tiles.

Интерфейс программы

-Помощь

- Дополнительные инструменты

- Сохранить проект

-Текущая базовая карта (картографическая подложка)

- Инструмент “линейка”, позволяющий измерить расстояние между двумя произвольными точками, а также азимут с одной точки на другую. Чтобы выполнить измерение кликните на линейку и перенесите концы появившегося отрезка в точки, расстояние между которыми нужно измерить. Для выхода кликните на линейке еще раз.

- Текущий Zoom (уровень детализации) карт тайлового сервера картографической подложки

- Группа инструментов для работы с файлами

Внизу под основным меню располагается панель с параметрами отображения различных элементов на ситуационном плане.

Основная панель инструментов:

Работа в SanZone 7.0

Периодически мы выпускаем бесплатные обновления, в которых улучшаем функционал и стабильность программы.
Программа каждый раз при запуске проверяет наличие обновления, и если оно имеется, то откроется окно с информацией о текущей и доступной версии программы. Вы можете загрузить его по ссылке и установить в ручном режиме. Программу при этом следует закрыть, удалять ее не нужно.
Также предусмотрена ручная проверка обновлений. Чтобы проверить наличие обновлений вручную, кликните “Помощь – Проверка наличия обновления”.

Обновление программы

Если сервер и компьютеры пользователей находятся в одном сегменте локальной сети

На компьютере, который будет выполнять функцию сервера лицензий необходимо установить Guardant Control Center с сайта производителя ключей https://www.guardant.ru/support/users/control-center/ Guardant Control Center - это менеджер лицензий, который отображает локальные и сетевые ключи. Он открывается в браузере по адресу ссылки http://localhost:3189. После инсталляции Guardant Control Center установите в USB порт сервера лицензий аппаратный ключ, поставляемый в комплекте. На пользовательских компьютерах выполните установку программы, запустив файл установки Setup_Sanzone70_date.exe. Пользователи будут забирать лицензию в сетевом ключе автоматически при запуске программы на своем компьютере, при закрытии программы на компьютере пользователя лицензия будет освобождаться. Вся информация о свободных/занятых лицензиях отображается в Control Center.

Если сервер и компьютеры пользователей находятся в разных сетях/сегментах локальной сети

На компьютере, который будет выполнять функцию сервера лицензий, а также компьютере пользователя необходимо установить Guardant Control Center с сайта производителя ключей https://www.guardant.ru/support/users/control-center/ Guardant Control Center - это менеджер лицензий, который отображает локальные и сетевые ключи. Он открывается в браузере по адресу ссылки http://localhost:3189. После инсталляции Guardant Control Center установите в USB порт сервера лицензий аппаратный ключ, поставляемый в комплекте.
На компьютере пользователя необходимо зайти в настройки Guardant Control Center по паролю admin:

Необходимо также обеспечить проброс порта TCP/UDP 3189 на межсетевом экране/роутере между компьютером пользователя и сервером с лицензионным ключом.

и настроить поиск удаленных лицензий по адресу сервера с лицензионным ключом (на скриншоте ниже адрес 109.203.25.85 в качестве примера)

Программное обеспечение для подготовки санитарно-эпидемиологического заключения на передающий радиотехнический объект

Руководство пользователя

Если у вас локальная лицензия

Если у вас сетевая лицензия

Установка программы

Основные возможности SanZone 7.0:

Системные требования

Назначение

Загрузить в PDF

В варианте 1, исходными данными заполнения полей "Шифр антенны" и "Стандарт"являются поля "Доп. данные №1" и "Доп. данные №2" проекта версии 6.0.
В варианте 2 исходными данными заполнения полей "Шифр антенны" и "Стандарт" являются первые слова столбца "Тип антенны" и "Диапазон частот" проекта 6-ой версии.
В варианте 3 кроме столбцов "Шифр антенны" и "Стандарт" предусмотрено также заполнение столбца "Тип оборудования" для отчетов с группировкой по "кабинетам". В данном случае столбец "Тип оборудования" обозначает наименование "кабинета", по которому будет выполняться группировка в отчетах состава ПРТО.
При необходимости, укажите проверку наличия в импортируемом проекте одинаковых шифров антенн в составе разных операторов и создать нового оператора с этой антенной и всеми портами (применяется при работе на одну антенну разных операторов в сетях радио и телевизионного вещания).
Среди тестовых примеров в комплекте с программой, есть пример файла проекта в версии 6.0, который корректно настроен для импорта в SanZone 7.0. Обратитесь к данному примеру при затруднении с импортом.

5. Во вкладке Расположение антенн убедитесь, что антенны попали в надлежащие места, при необходимости подкорректируйте расположение антенн при помощи мыши.
6. Во вкладке Состав ПРТО проверьте параметры источников излучения.
7. Во вкладке Горизонтальные сечения установите границы области расчета.

Ниже приведено подробное описание параметров. При наведении мыши на заголовок соответствующего столбца в таблице состава ПРТО, также появляется подробное всплывающее описание параметра.

Шифр антенны – произвольное обозначение антенны, которое можно вводить вручную или автоматически при помощи инструмента "Заполнить поля шифров всех антенн автоматически" на панели инструментов. Необходимо для уникальной идентификации антенн. Ширину столбца "Шифр антенны" в таблице можно менять по своему усмотрению.

Тип антенны – наименование или модель антенны.

Азимут антенны, градус – азимут антенны в градусах; Для антенн типа СК (сканирующих) следует ввести диапазон сканирования азимута, указав начальное и конечное значение через пробел. Для антенн типа ДН с круговой диаграммой направленности можно указать значение 360, в данном случае это значение будет использоваться только в отчетах, при расчете будет использоваться файл диаграммы направленности антенны.

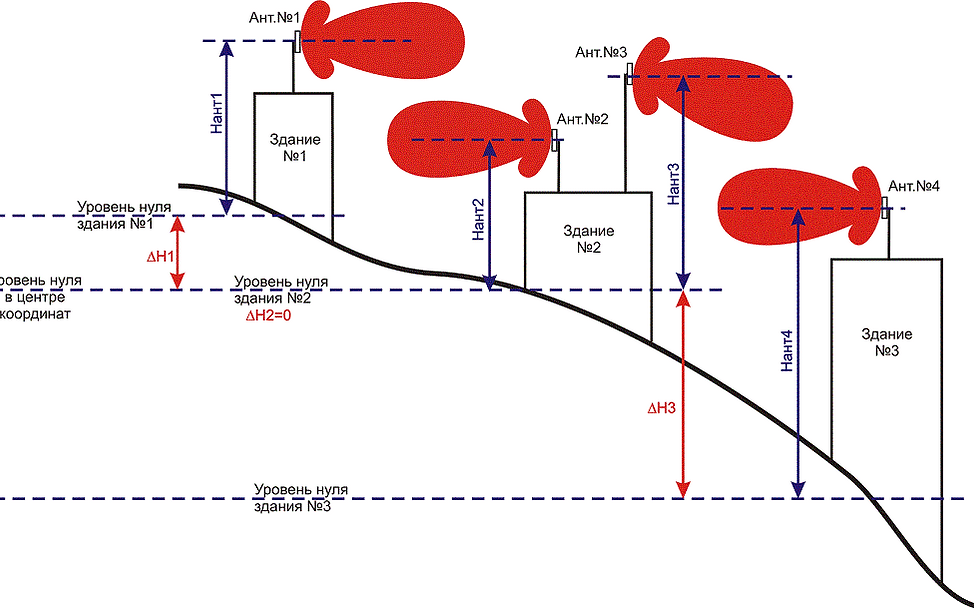

Высота, м – высота центра излучения антенны от уровня земли или нуля здания (см. Расположение антенны);

Размер антенны, м – вертикальный габаритный размер для антенн с заданной диаграммой направленности, либо диаметр для апертурных антенн;

Механический наклон, градус - механический наклон антенны в градусах (наклон вниз имеет отрицательное значение); для антенн типа СК (сканирующих) следует ввести диапазон сканирования вертикальных углов, указав начальное и конечное значение через пробел.

Вид антенны ДН, АП или СК (выбор осуществляется при помощи правой кнопки мыши) ДН – антенна, заданная диаграммой направленности (обычно это все антенны вибраторного типа ОВЧ, УВЧ и СВЧ диапазонов частот). АП - антенна, заданная параметрами апертуры (обычно это различные типы зеркальных и рупорных антенн диапазона СВЧ, применяемых для радиорелейной и спутниковой связи). СК – сканирующая антенна радара.

ПДУ – предельно допустимые уровни электромагнитного поля. Для выбора нужного значения ПДУ кликните на ячейке правой кнопкой и выберите одно из ряда значений. Данный перечень можно редактировать в меню Настройки приложения.

Расположение (Опора/Кровля/Фасад) – параметр, характеризующий место установки антенны. (выбор осуществляется при помощи правой кнопки мыши) Опора - антенна на опоре на земле; Кровля - антенна на кровле здания (антенна должна располагаться в пределах контура здания, высота антенны от уровня земли должна быть больше чем высота этого здания);

Фасад - антенна на фасаде здания (антенна должна располагаться за пределами контура здания, но не далее чем 1 м от здания, высота антенны от уровня земли должна быть меньше чем высота этого здания).

Сущ/Проект –существующий или проектируемый: статус источника излучения на ПРТО (выбор осуществляется при помощи правой кнопки мыши). Используется только для отчета;

Поляризация горизонтальная, вертикальная или круговая – тип поляризации источника ЭМП (выбор осуществляется при помощи правой кнопки мыши). Используется только для отчета;

Высота от кровли, м – если источник излучения установлен на кровле здания, указывается высота центра излучения антенны от кровли здания (используется только для отчета);

Стандарт (порт) – наименование порта антенны;

Тип оборудования – наименование (модель) оборудования;

Диапазон частот, МГц – Может быть задана либо одна частота, либо диапазон частот с разделителем дефис, например 935-960 (в таком случае будет отображаться значение 935÷960);

Мощность передатчика, Вт – мощность передатчика в ваттах. Для аналоговых ТВ передатчиков мощности несущей изображения и поднесущей звука указываются через дробь, например - 100/10;
При клике на ячейки с мощностью нужного вам передатчика, в правой вспомогательной панели появляется это значение мощности в разных единицах измерения.

Количество передатчиков, шт – количество передатчиков, объединенных на данный антенный порт;
Коэффициент усиления антенны, дБи – коэффициент усиления антенны относительно изотропного излучателя для данного порта антенны.
Электрический наклон, градусы – "Электрический" наклон в градусах для текущего порта антенны. Данный параметр используется только в некоторых отчетах о составе ПРТО. В расчетах данный параметр не используется, т.к. учитывается в диаграмме направленности антенны.
Потери в АФТ, дБ – потери в антенно – фидерном тракте.
В SanZone 7.0 есть два способа ввода потерь в АФТ. Первый способ – непосредственное изменение значения потерь в дБ в нужной ячейке в таблице. Можно также выделить несколько ячеек с потерями и ввести потери в дБ для всех этих ячеек сразу.

Второй способ – кликнуть на нужную ячейку с потерями, затем в форме "Параметры АФТ" в правой вспомогательной панели отметить "Учет антенно-фидерного тракта", ввести исходные данные по каждому из элементов тракта и нажать на кнопку "Расчет потерь в АФТ". После чего программа определит и поместит в ячейку значение потерь на средней частоте частотного диапазона выбранного порта. Можно выделить сразу несколько ячеек и форме "Параметры АФТ", ввести данные по каждому элементу тракта (они будут одинаковые для всех этих ячеек) и выполнить расчет потерь. Программа определит и поместит в каждую из ячеек значение потерь на средней частоте частотного диапазона для каждого из соответствующих портов.
Калькулятор потерь в антенно-фидерном тракте содержит данные удельных потерь по большинству применяемых в настоящее время радиочастотных кабелей (более 1000 типов). При необходимости, база данных фидеров может быть дополнена пользователем самостоятельно (см. Приложение 2).
F_TDC - Коэффициент ослабления мощности при использовании временного разделения каналов вверх - вниз (TDD). Детерминированная величина, зависящая от применяемой технологии разделения каналов и её конфигурации. Для TDD LTE и TDD 5G типичное значение: 0.74–0.75. Используется в соответствии с международным стандартом IEC 62232:2025. Для соответствия Российским нормам данный коэффициент необходимо принять равным 1.
F_PR - Коэффициент ослабления мощности, определяемый на основе статистического анализа нормированного значения передаваемой мощности и нормированного значения временной компоненты коэффициента усиления антенны, усреднённых за интервал времени 𝑇; Статистическая величина, предоставляется операторами связи. Типичное значение FPR в условиях городской среды для конфигурации 64T64R составляет 0.25. Используется в соответствии с международным стандартом IEC 62232:2025. Для соответствия Российским нормам данный коэффициент необходимо принять равным 1.
Возможность ввода коэффициентов ослабления мощности FTDC и FPR в панели Состав ПРТО для источников излучения устанавливается в Настройках, см. раздел Выполнение расчетов.

Параметры источников ЭМП

Для выбора оператора следует кликнуть мышью на строку с названием оператора. Групповой выбор операторов невозможен.
Для выбора антенн (выбранные антенны показываются голубым цветом) следует кликнуть мышью на любую ячейку в столбцах с 1 по 12. Для группового выбора антенн можно не отпуская кнопку мыши указать диапазон антенн. Также можно выделить несколько антенн удерживая клавишу Ctrl. Групповой выбор антенн возможен только для одного оператора.
Для выбора портов антенн (выбранные порты показываются голубым цветом) следует кликнуть мышью на любую ячейку в столбцах с 13 по 24. Для группового выбора портов можно не отпуская кнопку мыши указать диапазон портов. Также можно выбрать несколько портов удерживая клавишу Ctrl.

Копирование антенн между операторами. Выберите нужные антенны и нажмите на кнопку "Копировать выбранного оператора, антенны или порты в буфер обмена" на панели инструментов. Затем кликните на поле нужного оператора и нажмите на кнопку "Вставить оператора, антенны или порты из буфера обмена". Копии антенн будут помещены в конец списка для выбранного оператора.

Копирование портов между антеннами. Выберите нужные порты одной антенны и нажмите на кнопку "Копировать выбранного оператора, антенны или порты в буфер обмена" на панели инструментов. Затем кликните на антенну, в которую нужно скопировать выбранные порты и нажмите на кнопку "Вставить оператора, антенны или порты из буфера обмена". Копии портов будут добавлены в антенну.

Копирование операторов между разными проектами. Выберите нужного оператора и нажмите на кнопку "Копировать выбранного оператора, антенны или порты в буфер обмена" на панели инструментов. Откройте второй проект и нажмите на кнопку "Вставить оператора, антенны или порты из буфера обмена". Полный набор антенн оператора будет скопирован во второй проект.

Групповое изменение ячеек в одном столбце. Программа позволяет выделять несколько ячеек в одном столбце подряд или в разных строках при помощи Ctrl для дальнейшего группового изменения (выделяется синим цветом). Можно изменить числовое или текстовое значение сразу во всех выделенных ячейках, а также изменить параметр ячейки по правой кнопке мыши (если применимо).

Изменение активности отдельных портов. Программа позволяет активировать/деактивировать один или сразу несколько портов для одного оператора. Выделите нужные порты и кликните на них повторно.

ДН антенн, кабели и антенны РРС. Для каждого антенного порта предусмотрен выбор диаграммы направленности антенны и кабельный калькулятор со встроенным справочником кабелей. Для антенн РРЛ (апертурных) предусмотрен быстрый ввод параметров из справочника.

Объединение портов антенн. Для объединения портов выбранных антенн в одну антенну нажмите на кнопку "Объединить порты выбранных антенн в одну антенну" на панели инструментов.

Удаление выбранной антенны или порта. Выберите нужные антенны или порты для одной антенны и нажмите на Delete или на кнопку "Удалить выбранного оператора, антенны или порты" на панели инструментов.

Создание копий выбранных антенн или портов одной антенны. Выберите нужные антенны или порты для одной антенны и нажмите на кнопку "Создать копию выбранных антенн или портов" на панели инструментов. Если была выбрана антенна или несколько антенн целиком, то копии будут помещены в конец списка для текущего оператора. Если был были выбраны порты для одной антенны, то их копии появятся в этой антенне. Если была выбрана антенна с одним портом, то при нажатии на кнопку "Создать копию выбранных антенн или портов" пользователю будет предложен выбор – создать копию антенны целиком или копию порта для этой антенны.

В панели Состав ПРТО можно выбирать операторов, антенны и порты для дальнейшего копирования, переноса или удаления. Выбор операторов обозначается синим цветом, антенн и портов – голубым. Кроме того, предусмотрено выделение ячеек в одном столбце (ячейки выделяются синим цветом) для группового изменения параметров в этих ячейках.
При работе в панели Состав ПРТО можно отметить или вернуть обратно любое действие пользователя при помощи соответствующих кнопок на панели инструментов.

Ввод исходных данных по источникам электромагнитного поля выполняется в панели Состав ПРТО, которая открывается по умолчанию при запуске программы.
Принцип работы с панелью Состав ПРТО изменен по сравнению с предыдущими версиями программы. Мы оптимизировали интерфейс для работы с современными многопортовыми антеннами, что значительно упростило работу. Источники электромагнитного поля теперь создаются в иерархии Оператор -> Антенна (шифр антенны) -> Стандарт. Каждая антенна имеет свой уникальный шифр.
Таким образом, источники ЭМП теперь изначально сгруппированы по антеннам и работать с ними стало удобнее, так как уменьшилось количество вводимых параметров и улучшилось наглядность представления источников излучения. Источники излучения идентифицируются как Шифр антенны-Стандарт, например A1-LTE-1800.

При создании нового проекта, в панели Состав ПРТО сначала нужно создать раздел Оператор, далее в разделе оператора создается раздел Антенна, и потом в этом разделе создаются порты (стандарты). Для создания операторов, антенн и портов используется одна и та же кнопка на панели инструментов.
Наименование оператора можно ввести вручную или выбрать из списка, который появляется при клике правой кнопкой мыши. Данный список можно изменить в меню Настройки.
Слева от каждого из портов антенны находится отметка об активности, которую можно ставить и убирать кликом мыши (в том числе поддерживается групповое выделение/снятие). Если данный порт не активен (метка отсутствует), то он не учитываются в расчетах.

Выбор оператора, антенн и портов

Состав ПРТО

Перед импортом данных из проектов CalcSZZ или ПК АЭМО 4.0 предварительно следует установить точку начала координат на ситуационном плане в место размещения ПРТО. После выполнения импорта антенны будут расположены согласно своим координатам X,Y относительно этой точки начала координат.
При импорте проектов CalcSZZ, если заданы id антенны, тип системы и принадлежность, проблем не возникнет. Если эти параметры не заданы, придется редактировать параметры ПРТО вручную.
1. Создайте новый проект.
2. Если вы собираетесь использовать в качестве подложки ситуационного плана одну из базовых карт, то во вкладке Ситуационный план выберите базовую карту, найдите место на карте, где расположен ПРТО и кликните на инструмент Перенести точку начала координат в центр экрана, затем мышью передвиньте значок точки начала координат точнее. Если известны географические координаты ПРТО, то можно воспользоваться инструментом Изменение координат точки начала координат и ввести координаты, затем также при необходимости мышью подкорректировать место расположения начала координат.
3. Если в качестве подложки будет использовано растровое изображение, то загрузите и привяжите его согласно инструкции в разделе Ситуационный план, после чего мышью установите значок точки начала координат в требуемое место.
4. В меню Файлы выберите нужный пункт Импорт CalcSZZ или Импорт ПК АЭМО 4.0, затем выберите файл проекта. При необходимости, укажите проверку наличия в импортируемом проекте одинаковых шифров антенн в составе разных операторов и создать нового оператора с этой антенной и всеми портами (удобно при работе на одну антенну разных операторов в сетях радио и телевизионного вещания).

Импорт проектов из CalcSZZ и ПК АЭМО 4.0

Поскольку в SanZone 7.0 источники излучения изначально создаются в иерархии Оператор -> Антенна (шифр антенны) -> Стандарт, то для корректного импорта файла проекта 6-ой версии требуется обратить внимание на исходные данные, на основе которых будут заполнятся соответствующие столбцы таблицы Состав ПРОТО.
В первую очередь для корректного импорта файла проекта SanZone версии 6.0 следует убедиться, что в этом проекте заполнено поле "Принадлежность" в составе ПРТО, так как в SanZone 7.0 предусмотрена изначальная группировка источников излучения по операторам.
При импорте появится окно параметров, в котором следует выбрать исходные данные для заполнения полей "Шифр антенны" и "Стандарт" в таблице Состав ПРТО:

Импорт проектов из SanZone 6.0

В эту группу меню входят пункты – Создать новый проект, Открыть проект, Сохранить проект, Сохранить проект как, Импорт SanZone 6.0, Импорт ПК АЭМО 4.0, Импорт CalcSZZ, Выход
Файлы проектов имеют расширение *.sz7. Для импорта файлов проектов предыдущей версии SanZone 6.0, а также фалов проектов программ ПК АЭМО 4.0 и CalcSZZ необходимо кликнуть на соответствующий пункт меню.

Меню ФАЙЛ

Рассчитать значение ширины диаграммы направленности антенны для выбранных портов антенн на основе загруженных файлов ДН

Рассчитать значения ширины диаграммы направленности для всех портов всех апертурных антенн в соответствии с рекомендацией Рек. МСЭ-R F.699-7

Рассчитать значения ширины диаграммы направленности для всех портов всех антенн на основе загруженных файлов ДН. Значения ширины ДН в горизонтальной и вертикальной плоскости рассчитываются по данным загруженных ДН для уровня -3 дБ и могут несколько отличаться от указанных данных производителем. Для апертурных антенн при определении ширины ДН используются формулы Рек. МСЭ-R F.699-7.

Импорт источников излучения из документа MS Excel

Отчеты для состава ПРТО в Microsoft Excel

Заполнить поля шифров всех антенн автоматически

Отчеты для состава ПРТО в Microsoft Word. Создать и открыть отчет по оборудованию ПРТО в Microsoft Word по форме одной из закладок в появляющемся перечне.

Вернуть последнее отмененное действие

Отменить последнее действие

Заполнить значение ПДУ для всех антенн на основе диапазона частот первого порта

Объединить порты выбранных антенн в одну антенну

Вставить оператора, антенны или порты из буфера обмена

Удалить выбранного оператора, антенны или порты

Вырезать выбранные антенны или порты в буфер обмена

Копировать выбранного оператора, антенны или порты в буфер обмена

Переместить выбранного оператора, антенну или порт в конец списка

Установить/Снять значок активности всех антенн. Для выполнения этого действия можно также кликнуть по заголовку таблицы над чек-боксами.
Сделать активными несколько портов или выключить их можно путем выделения нескольких портов и последующим кликом по ним.

Создать копию выбранных антенн или портов

Переместить выбранного оператора, антенну или порт вниз по списку

Переместить выбранного оператора, антенну или порт в начало списка

Переместить выбранного оператора, антенну или порт вверх по списку

Создать нового оператора, антенну или порт (стандарт)

Панель инструментов:

В этой панели выполняется выбор типа подложки для ситуационного плана – базовой карты или привязанного растрового изображения.

Привязанное растровое изображение

Базовая карта

План, на котором в общем случае могут быть показаны все возможные растровые и векторные слои, доступные в SanZone: базовая карта, здания, рельеф местности, линии и надписи, а также расположение антенн. На ситуационный план в дальнейшем будут наложены результаты расчета уровней электромагнитного поля.

Растровое изображение, привязанное пользователем при помощи встроенного функционала SanZone для дальнейшего использования в качестве базовой карты.

Карта, полученная с тайлового картографического сервера (Topo CTT, OpenStreetMap, Google, Bing и других). Самый нижний слой на ситуационном плане.

Ситуационный план

Некоторые важные определения:

Ситуационный план

В правом нижнем углу панели Состав ПРТО находится универсальный калькулятор, позволяющий быстро рассчитать значение любой из четырех величин - мощности передатчика, потерь в АФТ, ЭИИМ, или мощности, подводимой к антенне по трем известным величинам.

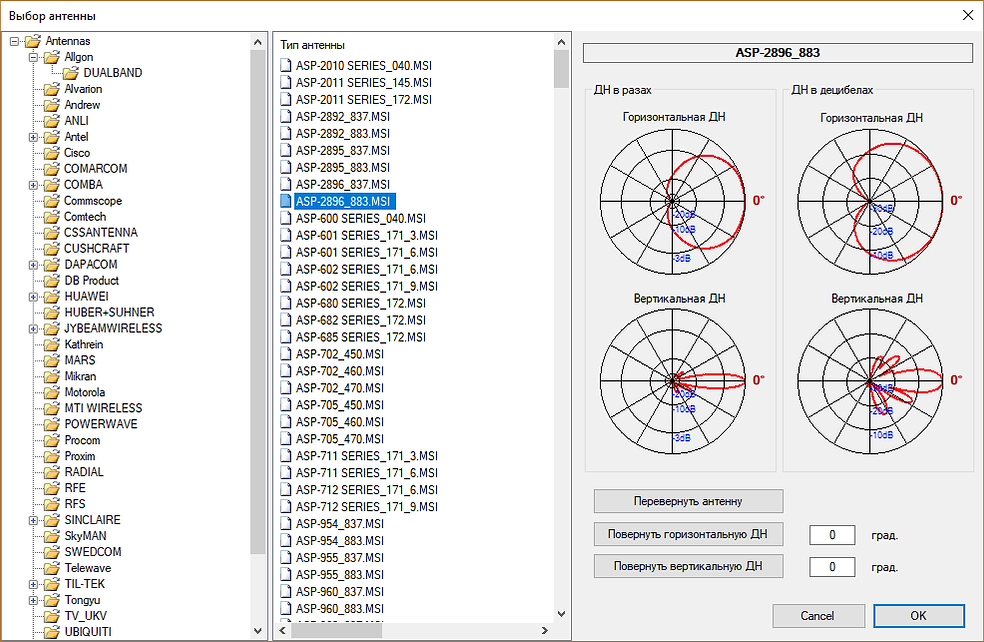

При выборе ДН антенны можно визуально сравнить диаграммы направленности двух антенн. Выберите первую диаграмму и нажмите на кнопку «Добавить диаграмму направленности антенны для сравнения». Название антенны будет отображено под диаграммой зеленым цветом, а диаграмма направленности антенны будет заморожена на диаграмме зеленым контуром. Теперь можно выбрать вторую антенну и визуально сравнить две диаграммы направленности антенн.
При выборе файла ДН антенны можно указать, требуется ли использовать название, коэффициент усиления и ширину диаграммы направленности антенны из выбранного файла в качестве параметров ПРТО.
Если выбраны порты антенн типа "ДН" и они имеют одинаковые ДН антенн, то в панели "Параметры антенны" будет отображаться ДН этих для этих портов. Если ДН разные, то ДН не отображается. Выбор новой ДН антенны из файла можно выполнять для любого количества выбранных портов одновременно.
Если выбраны порты антенн типа "АП", то в панели "Параметры антенны" можно выбрать параметры апертурной антенной из предустановленного списка антенн для любого количества выбранных портов одновременно.

В данном меню выполняется создание и редактирование слоя зданий на ситуационном плане. В дальнейшем, полученная на основе этих данных 3D модель зданий будет учитываться при выполнении расчетов и подготовки всех видов отчетов.

В SanZone 7.0 существует два способа создания слоя зданий:

Способ 1. Импорт 3D модели ситуационного плана в векторном формате из базы данных открытого проекта OpenStreetMap (OSM) www.openstreetmap.org с возможностью дальнейшего дополнения/корректировки при необходимости. При этом импортируется слой зданий с параметрами высотности и этажности, что позволяет быстро получить 3D модель ситуационного плана, минуя рутинный этап обрисовки зданий по картографической подложке и ручного ввода параметров их высотности. Это значительно ускоряет этап подготовки ситуационного плана.

Способ 2. Ручная оцифровка контуров зданий с базовой карты с указанием высотности и других характеристик зданий.

Для импорта слоя зданий из базы данных OpenStreetMap в границах текущей карты на экране нажмите на кнопку "Загрузить полигоны зданий в пределах прямоугольной области из базы данных OpenStreetMap" после чего появится инструмент для указания прямоугольной области, в которую будут загружены здания. Не следует выбирать область с размером, значительно превышающим необходимую для расчетов, так как это может замедлить скорость работы программы. Появится окно с предупреждением, что все отсутствующие здания в пределах указанной области будут загружены из базы данных OSM. Это сделано для возможности дополнения уже загруженной ранее застройки, параметры высотности которой уже отредактированы пользователем. Если какое-то здание уже была загружено ранее, то при условии, что контуры здания не менялись, оно загружаться из базы не будет (при этом высота, этажность и отметка нуля здания может быть уже отредактирована). Затем появится окно с выбором параметров высотности зданий. В базе данных проекта OpenStreetMap чаще всего есть информация об этажности того или иного здания, чем информация о его высоте в метрах, поэтому если высота здания не указана явно в базе данных OSM, то при импорте она определяется по этажности и высоте одного этажа. В этом же окне следует указать высоту для зданий, информации об этажности которых отсутствует в базе данных проекта OSM. Кроме того, здесь же можно ввести высотную отметку нуля для всех импортируемых зданий.

База данных OpenStreetMap постоянно дополняется новой информацией тысячами людей, состоящем в сообществе OSM. На сегодняшний день здания нанесены практически во всех городах, средних и небольших населенных пунктах. Многие здания в качестве атрибута имеют этажность или высоту в метрах. В среднем, в крупных городах до 30-50% зданий имеют информацию о этажности. Есть города, в которых показатель этажности имеют уже абсолютное большинство зданий.

Параметры здания:

Текст – в это поле можно ввести надпись, которая будет отображаться на здании на ситуационном плане;

Высота здания, м – высота здания в метрах;

Отметка нуля здания, м – отметка нуля здания в метрах относительно уровня моря; Если в проекте учитываются рельеф местности, то "Отметки нуля здания" должны быть указаны для всех зданий, попадающих в область расчета (по умолчанию все они равны 0). «Нулевой» называют отметку, принимаемую, как правило, для поверхности какого-либо элемента конструкций здания или сооружения (например, уровня пола 1-эго этажа, верх ростверка и прочее), расположенного вблизи планировочной поверхности земли. Отметка нуля здания нужна для корректного учета взаимного расположения антенн, которые находятся на кровлях и фасадах различных зданий, так как при размещении радиотехнического объекта на здании или антенной опоре, проектировщики указывают высоты подвеса антенн относительно “нуля” именно этого здания или антенной опоры.
Для быстрого первоначального заполнения значений нулевых отметок для зданий воспользуйтесь кнопкой "Заполнить значение нулей выбранных зданий на основании данных рельефа".

Отображать на плане – позволяет включить/выключить отображение на плане выбранное здание.

Шаблоны параметров зданий позволяют применить текстовую информацию о типе здания и значения высоты для всех выбранных зданий. Пользователь может добавлять и удалять шаблоны при помощи соответствующих инструментов. Шаблоны сохраняются в приложении для всех проектов.

Учет экранирования зданиями – включить/выключить учет экранирования зданиями при выполнении расчета для всех зданий. Экранирование означает полное отсутствие уровня электромагнитного поля в точке от источника, если прямая видимость от этого источника на данную точку закрыта зданием.

Управление параметрами отображения всех зданий на ситуационном плане выполняется в панели "Параметры отображения", находящейся под главным меню.

Здания

После загрузки растрового изображения выполняется его масштабирование. Для этого следует выставить известное расстояние между двумя точками на растровом изображении путем перетаскивания мышкой концов опорного отрезка на эти точки. Это может быть любое известное вам расстояние или габаритный размер - например, длина или ширина здания, или шаг координатной сетки на типовом генплане (на генплане масштаба 1:500 этот шаг составляет 50 метров).
Затем на растровом изображении следует указать точку привязки нуля начала координат путем переноса мышкой появившегося знака Начало координат.
Начало координат – точка с координатами X=0 и Y=0, относительно которой указываются (в метрах) координаты всех источников излучения и контрольных точек. Расположение точки начала координат может быть изменено в любой момент, при этом расположение антенн и контрольных точек на базовой карте не изменится. В качестве начала координат можно выбрать любую точку, например, одну из антенн на ПРТО или угол здания.
При использовании пользовательской подложки можно ввести географические координаты начала координат, что позволит в дальнейшем загрузить высотные отметки рельефа SRTM, а также использовать эти координаты в отчете.

Предполагается, что в большинстве случаев качестве базовой карты пользователь будет использовать один из тайловых серверов (Topo CTT, OpenStreetMap, Google Sat, Bing и другие). Специально для SanZone 7.0 мы подготовили и включили в стандартный набор два новых стиля базовых карт "OSM ЦТТ серые здания" и "OSM ЦТТ без зданий", которые хорошо подходят в качестве подложки для подготовки ситуационных планов с 3D-моделью зданий. Эти стили имеют максимальный zoom=20. Включение/выключение базовой карты на ситуационном плане, а также выбор яркости ее отображения осуществляется в панели снизу под главным меню.
В тех случаях, когда базовая карта в месте расположения ПРТО имеет плохое качество или на ней нет нужной информации (например, требуется выполнить расчет ПРТО на проектируемом здании), пользователь может использовать свое растровое изображение генплана в качестве картографической подложки. Для этого его необходимо загрузить в программу, привязать к началу координат и отмасштабировать.

Универсальный калькулятор

Для антенн вида АП: Выбор параметров апертурной антенны из списка апертурных антенн с основными параметрами. При необходимости, список апертурных антенн может быть дополнен пользователем самостоятельно (см. Приложение 2).

Удалить ДН антенны из сравнения

Добавить ДН к сравнению

Повернуть вертикальную ДН вниз на один градус (только для антенн вида ДН или СК)

Повернуть вертикальную ДН вверх на один градус (только для антенн вида ДН или СК)

Для антенн вида ДН или СК: Сохранить файл MSI. Сохранение файла диаграммы направленности в формате MSI текущего источника. Эта функция бывает полезна тогда, когда требуется сохранить файл диаграммы направленности из стороннего проекта.

Для антенн вида ДН или СК: Загрузить диаграмму направленности антенны из файла в формате MSI для текущего порта с предварительным просмотром диаграммы направленности антенны.

Модуляция – тип модуляции радиосигнала. Используется только в некоторых отчетах состава ПРТО, в расчетах не используется.
Ширина горизонтальной ДН, градусы – ширина горизонтальной диаграммы направленности. Используется только в некоторых отчетах состава ПРТО, в расчетах не используется.
Ширина вертикальной ДН, градусы - ширина вертикальной диаграммы направленности. Используется только в некоторых отчетах состава ПРТО, в расчетах не используется.
Для каждого из портов антенн вида ДН или СК необходимо подключить соответствующий файл диаграммы направленности антенны. Для антенн вида АП необходимо выбрать основные параметры антенны из предлагаемого списка; диаграмма направленности таких антенн формируется автоматически исходя из размеров антенны и диапазона частот, поэтому загружать файл диаграммы направленности нет необходимости. Все эти действия выполняются в инструменте Параметры антенны в правой части панели Состав ПРТО.

Удалить растровое изображение из проекта

Загрузить растровое изображение подложки из файла (png, jpg, bmp, tif, gif)

Перенести точку начала координат в точку с указанными координатами (только для базовых карт)

Перенести точку начала координат и масштабный отрезок в центр экрана. Масштабный отрезок используется только для привязанного растрового изображения.

Показать точку начала координат в центре экрана

Отчеты для зданий

Спрямить углы выбранных зданий

Заполнить значение нулей выбранных зданий на основании данных рельефа. При этом можно выбрать, каким образом будет определен ноль зданий – по минимальному, максимальному или среднему значению рельефа в отметках углов зданий.

Вернуть последнее отмененное действие

Отменить последнее действие

Привязка создаваемых и редактируемых узлов здания по горизонтали и вертикали к другим узлам этого здания.

Создать здание круглой или прямоугольной формы. После нажатия на этот инструмент появляется форма, в которой необходимо указать размеры создаваемого прямоугольного или круглого здания.

Удалить выбранные здания

Удалить узел. Удаляет один узел из контура выбранного здания.

Добавить узел. Добавляет узел в контуре выбранного здания.

Выбрать здания в пределах прямоугольной области

Добавить здание. Инструмент для обрисовки контура здания. Последний отрезок появится автоматически при нажатии на правую кнопку мыши. После обрисовки здания укажите его параметры.

Удалить здания с размером меньше заданного. После нажатия на этот инструмент появляется форма, в которой необходимо указать размер зданий по оси X или Y. Все здания с меньшим размером будут удалены.

Создать копию выбранных зданий

Загрузить полигоны зданий в пределах прямоугольной области из базы данных OpenStreetMap

Выбрать здание. Перенос выбранного здания выполняется перетаскиванием мыши.

Панель инструментов:

Учет рельефа земной поверхности

Если площадка, где располагается ПРТО имеет рельеф земной поверхности со значительным перепадом высот, то его следует учитывать при расчетах.
В меню Рельеф местности SanZone 7.0 позволяет выполнить самостоятельную оцифровку рельефа земной поверхности при помощи довольно простого встроенного инструментария или загрузить высотные отметки из цифровой модели Земли SRTM.

Линии и надписи

Высотная отметка (м) – высотная отметка точки рельефа местности относительно уровня моря.

Учет Рельефа – Включить/Отключить учет рельефа местности. При отключении высота всех точек рельефа местности становится равной 0.

Самостоятельная оцифровка рельефа местности сводится к добавлению на ситуационном плане отдельных точечных высотных отметок в соответствующих местах. Для этого следует нажать кнопку "Добавить точку рельефа", затем указать место и ввести значение высотной отметки. Чтобы выйти из режима добавления точек рельефа нажмите на Esc или другой инструмент на панели.

С высотными отметками на ситуационном плане можно выполнять все стандартные действия как с любыми другими объектами – одиночное и групповое выделение, перенос, удаление.
По умолчанию высота всех точек местности равна 0, то есть все здания располагаются как бы на "плоской" земле с одной высотной отметкой равной 0.

Цифровая модель высот рельефа земной поверхности в программе начнет создаваться сразу как пользователь нанесет на план хотя бы три высотные отметки. После этого внизу в строке состояния появится высотная отметка в месте указателя мыши на плане. Высотные отметки вычисляются только внутри триангуляционных треугольников, которые можно нанести на план при помощи инструмента "Показать результат триангуляции".

Программа позволяет быстро создать модель рельефа местности из подгружаемой матрицы высот SRTM. Для этого кликните на инструмент "Загрузить точки рельефа в пределах прямоугольной области из данных SRTM" и укажите на плане прямоугольную область, в границах которой будут загружены данные SRTM и сразу создана модель местности. В дальнейшем с этими высотными отметками можно работать как с созданными вручную –переносить, редактировать и удалять.
Включение/выключение отображения горизонталей рельефа на ситуационном плане выполняется в панели "Параметры отображения", находящейся под главным меню.

Если площадка, где располагается ПРТО имеет рельеф земной поверхности со значительным перепадом высот, то его следует учитывать при расчетах.
В меню Рельеф местности SanZone 7.0 позволяет выполнить самостоятельную оцифровку рельефа земной поверхности при помощи довольно простого встроенного инструментария или загрузить высотные отметки из цифровой модели Земли SRTM.

Если H2=0, то опора принимает вид прямой прямоугольной призмы. Если антенная опора попадет в контур здания, это будет означать, что она располагается на кровле этого здания.

Максимальное расстояние притягивания – условное расстояние, на котором происходит "притягивание" антенн при переносе.

При создании антенны в меню Состав ПРТО она автоматически появляется в таблице меню Расположение антенн с расположением в точке начала координат (X=0, Y=0). В таблице редактируемыми являются только координаты антенны X и Y относительно начала координат (в метрах), остальные параметры показаны для информации.

Местоположение антенны можно задать одним из следующих способов:

1. Ввести в таблице координаты X и Y антенны относительно начала координат (в метрах).
2. Перенести антенну или группу антенн в нужное место на базовой карте при помощи перетаскивания мышью. Выбрать нужные антенны при этом можно при помощи клавиш Ctrl, Shift или инструмента Выбор в прямоугольной области.
3. Перенести антенны используя инструмент "Переместить выбранные антенны в точку начала координат" на панели инструментов.

Если в качестве подложки ситуационного плана была выбрана базовая карта, то наряду с координатами X и Y относительно начала координат для каждой антенны в таблице будут показаны ее географические координаты (для справки).
Управление параметрами отображения антенн на ситуационном плане выполняется в панели "Параметры отображения", находящейся под главным меню.

Нанесение антенных опор на ситуационный план

SanZone 7.0 позволяет нанести на ситуационный план антенные опоры (башни/мачты), находящиеся на земле или на кровлях зданий. Эти опоры затем появятся на вертикальных сечениях и на 3D визуализации.

Для того, чтобы нанести антенную опору, нужно в этом месте создать точечную надпись со специальным кодом вида Опора/H1/H2/L1/L2, где H1,H2,L1,L2 – соответствующие параметры антенной опоры:

Расположение антенн

В этом меню выполняется расстановка антенн источников излучения на ситуационном плане.

Линейные объекты (линии и дороги) в программе создаются при помощи одного инструмента. Линия имеет в качестве параметров толщину (в пикселах) и тип (различные варианты пунктира). Дорога имеет параметрами толщину (в пикселах) и ширину (в метрах). Если ширина дороги установлена в 0 метров, то этот объект считается линией.

Чтобы нанести линию или дорогу вручную, нажмите на инструмент "Добавить линию/дорогу" и кликом мыши нанесите нужный объект, чтобы закончить рисование объекта нажмите на правую кнопку мыши. Затем введите параметры объекта – тип, толщину и ширину (если это дорога). В выбранном объекте можно перетаскивать узлы при помощи мыши. В выбранном объекте также можно добавлять и удалять узлы – для этого кликните по соответствующему инструменту, а затем по нужному узлу на объекте или по месту на объекте, где нужно добавить узел. Чтобы выйти из режима добавления линий нажмите на Esc или другой инструмент на панели.

SanZone 7.0 позволяет загрузить линейные объекты из базы данных OpenStreetMap, для этого нажмите на инструмент "Загрузить дороги и ограждений в пределах прямоугольной области из базы данных OpenStreetMap" на панели и укажите прямоугольную область на ситуационном плане, в которую будут загружены данные объекты. Загруженные таким образом объекты можно в дальнейшем редактировать вручную.

Кроме линий, на ситуационный план можно добавлять отдельные надписи. Для этого следует нажать кнопку "Добавить значок/надпись", затем указать мышью место и ввести текст надписи. Дополнительно можно выставить параметры надписи- шрифт, размер шрифта, значок и угол поворота. Если теперь кликнуть на экране в другом месте, там также появится эта надпись, чтобы выйти из режима добавления надписей нажмите на Esc или другой инструмент на панели.

С линейными и точечными объектами на ситуационном плане можно выполнять все стандартные действия как с любыми другими объектами – одиночное и групповое выделение, перенос, удаление.

Управление параметрами отображения линий и надписей на ситуационном плане выполняется в панели "Параметры отображения", находящейся под главным меню.

Вернуть последнее отмененное действие

Отменить последнее действие

Удалить выбранные объекты

Добавить значок/надпись

Добавить линию/дорогу

Загрузить дороги и ограждений в пределах прямоугольной области из базы данных OpenStreetMap

Выбрать объекты в пределах прямоугольной области

Выбрать объект. Выбор линии или надписи.

Панель инструментов:

Вернуть последнее отмененное действие

Показать результат триангуляции

Отменить последнее действие

Удалить выбранные точки рельефа

Добавить точку рельефа

Загрузить точки рельефа в пределах прямоугольной области из данных SRTM

Выбрать точки рельефа в пределах прямоугольной области

Выбрать точку рельефа

Панель инструментов:

Вернуть последнее отмененное действие

Отменить последнее действие

Удалить узел. Удаление одного узла на выбранной линии/дороге

Добавить узел. Добавление узла на выбранной линии/дороге

Выбрать антенны в пределах прямоугольной области

Переместить выбранные антенны в точку начала координат

Показать точку начала координат в центре экрана

Панель инструментов:

Выполнение расчетов

где:
Есумм j - суммарная напряженность электрического поля, создаваемая источниками ЭМП j-го нормируемого диапазона;
Е_{ПДУ j} - предельно допустимое значение напряженности электрического поля j-того нормируемого диапазона;
ППЭсумм k - суммарная плотность потока энергии, создаваемая источниками ЭМП k-го нормируемого диапазона;
ППЭ_{ПДУ k} - предельно допустимое значение плотности потока энергии k-того нормируемого диапазона;
m - количество диапазонов, для которых нормируется Е;
q - количество диапазонов, для которых нормируется ППЭ.

Программа позволяет выполнять расчеты уровней ЭМП с отображением областей или точек, для которых так называемый критерий безопасности КБ≥1, то есть уровень электромагнитного поля превышает предельно-допустимый уровень (ПДУ):

Расчет величин Есумм и ППЭсумм для различных типов источников излучения выполняется в соответствии с МУК 4.3.3830-22 "Определение уровней электромагнитного поля, создаваемого излучающими техническими средствами телевидения, ЧМ радиовещания и базовых станций сухопутной подвижной радиосвязи" и МУК 4.3.3921-23 «Определение плотности потока энергии электромагнитного поля в местах размещения радиосредств, работающих в диапазоне частот 300 МГц-300ГГц».

В SanZone 7.0 появилась возможность учета коэффициентов ослабления мощности для систем LTE и 5G (NR) согласно международному стандарту IEC 62232 Determination of RF field strength, power density and SAR in the vicinity of base stations for the purpose of evaluating human exposure «Определение напряжённости электромагнитного поля, плотности потока мощности и SAR (удельного коэффициента поглощения электромагнитной энергии) вблизи базовых станций при оценке воздействия на человека».

Согласно IEC 62232, фактическая максимальная передаваемая мощность передатчика 𝑃TXAM зависит от коэффициентов ослабления F_TDC и F_PR, которые определяются особенностями технологии передачи:

𝑃_TXAM = 𝑃_𝑇𝑋𝑀 x 𝐹_𝑇𝐷𝐶 x F_PR (IEC 62232 формула B.62 на стр. 195)

𝑃_𝑇𝑋𝑀 – максимальная передаваемая мощность базовой станции. Детерминированная величина.

F_TDC - Коэффициент ослабления мощности при использовании временного разделения каналов вверх - вниз (TDD). Детерминированная величина, зависящая от применяемой технологии разделения каналов и её конфигурации. Для TDD LTE и TDD 5G типичное значение: 0.74–0.75.

F_PR - Коэффициент ослабления мощности, определяемый на основе статистического анализа нормированного значения передаваемой мощности и нормированного значения временной компоненты коэффициента усиления антенны, усреднённых за интервал времени 𝑇; Статистическая величина, предоставляется операторами связи. Типичное значение FPR в условиях городской среды для конфигурации 64T64R составляет 0.25

Для того, чтобы в панели Состав ПРТО появилась возможность вводить параметры FTDC и FPR для источников излучения, требуется это указать в панели Настройка.

Не смотря на применение стандарта IEC 62232 во многих странах, на настоящий момент в РФ использование в расчетах коэффициентов ослабления мощности только обсуждается и нормативными документами не предусматривается. Для соответствия Российским нормам данные коэффициенты необходимо принять равными 1.

В соответствии с СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания» при одновременном облучении от нескольких источников ЭМП, для которых установлены разные ПДУ, должны соблюдаться следующие условия:

Вертикальные сечения

Расчет зон ограничения в вертикальных сечениях выполняется в меню Вертикальные сечения.
Расчет выполняется для сечений, помеченных в перечне как активные.

Горизонтальные сечения

В этом меню выполняется расчет областей превышения ПДУ в горизонтальных сечениях.

Следует учитывать, что изменение активности строк в таблице "Параметры расчета горизонтальных сечений", а также цвета и типа линии сечений после выполнения расчета, не только изменяет отображение сечений, но и является исходными данными для следующего расчета. Поэтому рекомендуем после изменения параметров таблицы "Параметры расчета горизонтальных сечений" всегда выполнять новый расчет. После выполнения расчета результат может измениться, т.к. при использовании опций "Включать в состав более высоких горизонтальных сечений области более низких сечений", и "Объединять сечения с одинаковыми цветами" одни сечения влияют на другие.

Управление параметрами отображения горизонтальных сечений на ситуационном плане выполняется в панели "Параметры отображения", находящейся под главным меню.

На ситуационном плане фиолетовыми штриховыми линиями показаны проекции вертикальных сечений, для которых выполнен расчет. Для быстрого просмотра сечения кликните на соответствующую линию и на экране появится всплывающее окно с этим вертикальным сечением.

Добавить вертикальное сечение вдоль линейки (если линейка активна)

На ситуационном плане синим цветом отображаются границы прямоугольной области, в которой будут выполняться расчеты горизонтальных сечений зоны с превышением ПДУ. Изменение размеров этой области выполняется путем смещения ее границ левой кнопкой мыши или при помощи инструмента "Задать размер области расчета относительно начала координат". Для корректного отображения фона сечения необходимо, чтобы это сечение было целиком в области расчета. Контур сечения будет отображаться верно в любом случае.

В таблице Параметры расчета горизонтальных сечений необходимо составить перечень высот, на которых будут производиться расчеты, с указанием соответствующих цветов и типов линий, которыми будут обозначаться фон сечений и линии контуров. Расчет будет выполнятся только для сечений, помеченных в перечне как активные. Нажмите на кнопку Заполнить список горизонтальных сечений высотами подвеса антенн активных источников чтобы сформировать этот список автоматически по высотам активных источников ЭМП. Высоты сечений указываются от нуля начала координат. Перед тем как выполнить расчет в горизонтальных сечениях, рекомендуется предварительно выполнить расчет в вертикальных сечениях, чтобы можно было воспользоваться инструментами "Добавить в список горизонтальных сечений высоты максимумов вертикальных сечений" или "Добавить в список горизонтальных сечений высоты максимумов вертикальных сечений + добавка". Формируемый при помощи этих инструментов перечень горизонтальных сечений будет включать высоты с максимумами области превышения ПДУ.

Включать в состав более высоких горизонтальных сечений области более низких сечений – опция, позволяющая получить на чертеже с изображением горизонтального сечения максимальную область зоны ограничения без учета возможного уменьшения площади верхних сечений.

Объединять сечения с одинаковыми цветами – опция, при которой сечения, имеющие один цвет и идущие подряд, накладываются друг на друга и смещаются по высоте на высоту самого минимального сечения.

Опции “Включать в состав более высоких горизонтальных сечений области более низких сечений”, а также "Объединять сечения с одинаковыми цветами" нужны для наглядного представления областей с превышением ПДУ на чертеже горизонтальных сечений. Для более точного отображения в сечениях, а также для дальнейшей 3D визуализации эти опции должны быть отключены.

Влияние этих опций на результаты расчета продемонстрировано рисунках ниже, где приведены 3D визуализации результатов для одного и того же источника излучения при отключенных и включенных опциях.

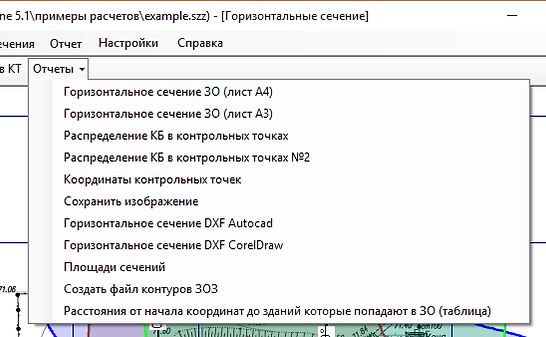

Отчеты для горизонтальных сечений. Открыть отчет в Microsoft Word по форме одной из закладок в появляющемся перечне.

Расчет горизонтальных сечений с детальностью №2

Расчет горизонтальных сечений с детальностью №1

Добавить вертикальное сечение вдоль линейки (если линейка активна)

Задать разные типы линий для всех сечений

Задать разные цвета для всех сечений

Сортировать сечения в порядке возрастания высоты

Добавить в список горизонтальных сечений высоты максимумов вертикальных сечений + добавка (если был выполнен расчет вертикальных сечений)

Задать размер области расчета относительно начала координат

Добавить в список горизонтальных сечений высоты максимумов вертикальных сечений (если был выполнен расчет вертикальных сечений)

Заполнить список горизонтальных сечений высотами подвеса антенн с активными портами

Панель инструментов:

Добавить в список сечения на основании высот зданий, попадающих в область расчета

Добавить в список сечения с набором высот в указанном диапазоне

Перенести область расчета в точку начала координат

Отобразить область расчета в центре экрана

Отчеты

Локальные отчеты

Общий отчет

Программа позволяет подготовить различные виды локальных отчетов, а также общий отчет в формате Microsoft Word.

Локальные отчеты формируются в соответствующих меню - Состав ПРТО, Контрольные точки, Горизонтальные сечения, Вертикальные сечения, Таблицы и графики, они предназначены для быстрого вывода отдельных результатов расчета. Локальные отчеты содержат стандартные закладки (alias), которые разработаны нами совместно с пользователями программы SanZone. Это различные варианты таблиц с исходными данными, а также таблиц, графиков и чертежей с результатами расчетов. Спецификация этих закладок приведена в Приложении 1, перечень закладок постоянно дополняется.

При помощи функционала меню Общий отчет можно одним кликом мыши подготовить "ПРИЛОЖЕНИЕ К САНИТАРНО-ЭПИДЕМИОЛОГИЧЕСКОМУ ЗАКЛЮЧЕНИЮ", включающий в себя все необходимое – исходные данные, результаты расчетов в виде таблиц и графической части, а также пояснительную записку.

Общий отчет формируется на основе шаблона Microsoft Word *.dot и может содержать как стандартные, так и пользовательские закладки (alias).

Имея в своем арсенале набор шаблонов, разработанных под требования разных заказчиков, пользователь может буквально при помощи нажатия одной кнопки получить текстовый отчет из проекта SanZone вместе с титульными листами, штампами, пояснительной запиской, таблицами с исходными данными и результатами расчетов в виде горизонтальных и вертикальных сечений, а также графиков и таблиц.

Пользовательские (т.е. определяемые самим пользователем) – это закладки с синтаксисом вида {Базовая станция №}, {Адрес размещения объекта} и так далее. Это переменные, которые пользователь размещает в тексте шаблона пояснительной записки, чтобы потом после формирования отчета на их месте получить значения из конкретного проекта. Пользователь сам определяет, чему соответствует имя закладки в каждом проекте в таблице соответствия {Имя закладки} = Текст закладки.

Шаблон Microsoft Word (расширение *.dot) - это документ, используемый в качестве образца для создания новых документов. Шаблон может содержать свой стиль, форматирование, произвольный текст и внедренные закладки (alias).

Путь к файлу шаблона отчета - Путь к файлу шаблона отчета. Если файл шаблона находится в папке с файлом проекта, то можно указать только имя файла с расширением.

Панель инструментов для пользовательских закладок:

Расчет в контрольных точках

Расстановка, ввод параметров, расчет уровней ЭМП и подготовка отчетов для контрольных точек (КТ) выполняется в панели Контрольные точки.

Таблицы и графики

Плоскости каждого из вертикальных сечений проходят через точку с координатами X0, Y0 в направлении установленного азимута. Сам перечень, как и отдельные параметры каждого из сечений можно редактировать. Внизу панели приведен рисунок, поясняющий параметры сечений.

Перечень вертикальных сечений может быть сформирован автоматически при помощи кнопки Автоматическое заполнение списка вертикальных сечений азимутами активных антенн. Параметры автоматического заполнения данного списка (варианты сортировки по азимутам и группировки по антеннам) устанавливаются внизу панели. Там же пользователем формируется перечень информации, которая будет включена в столбец "Описание вертикального сечения".

При помощи кнопок панели инструментов можно выполнить расчет сразу во всех или в отдельных сечениях с разной детальностью. Результаты расчета для сечения будут отображаться справа при клике на строку соответствующего сечения.

Если при расчете граница ЗО на каком-то из вертикальных сечений выходит за границу обрасти расчета, то текст в строке с этим сечением будет показан красным цветом.

После изменения в таблице параметров расчета вертикального сечения перерасчет не происходит автоматически, чтобы параметры применились - выполните расчет в этом сечении (или сечениях).
При помощи меню Параметры отображения, которое находится внизу под главным меню, можно настраивать параметры отображения вертикальных сечений.
На изображении сечений красным цветом будут также показаны характерные линии измерения (габариты) зон ограничения. Пользователь может добавить дополнительные точки измерения зон ограничения при помощи контекстного меню, которое появится при клике правой кнопки мыши на изображении вертикального сечения.

В этом меню выполняется построение графиков и таблиц с результатами расчета уровней ЭМП (ППЭ, Е, КБ) для вертикальных и горизонтальных сечений на основе форм стандартных закладок.

В таблице "Результаты расчета в контрольных точках" показаны значения суммарного КБ во всех КТ, а также его составляющие для каждого порта и каждого оператора. Области строк антенн и портов всех операторов можно свернуть или развернуть одновременно, нажав соответствующие кнопки в нижнем правом углу таблицы. В данной таблице можно изменить значения мощности или количества передатчиков любого порта, а также механический угол наклона антенны. Результат расчета в КТ будет отображаться сразу после нажатия кнопки Enter. После нажатия кнопки "Применить изменения", все сделанные изменения в данной таблице будут внесены в состав ПРТО.
Управление параметрами отображения контрольных точек на ситуационном плане выполняется в панели "Параметры отображения", находящейся под главным меню.

Переместить контрольные точки, находящиеся на расстоянии менее 2х метров от линии азимута антенн точно на линии азимута антенн. Это делается для того, чтобы контрольные точки отображались на соответствующих вертикальных сечениях.

Расчет в текущей точки для диапазона высот (высота и ослабление, заданные для контрольной точки не учитываются)

Переместить выбранную контрольную точку в таблице на одну позицию вниз

Создать/Изменить закладку {Операторы}. Создается список всех операторов через запятую.

Создать/Изменить закладку {Географические координаты}. Используются координаты точки начала координат.

Вставить данные из таблицы MS Excel через буфер обмена. Область вставки начнется с выделенной ячейки.

Заменить список закладок на набор, используемый по умолчанию

Сохранить текущий набор закладок для использования по умолчанию при создании нового проекта

Вставить набор закладок из буфера обмена

Копировать набор закладок в буфер обмена

Переместить выбранную контрольную точку в таблице на одну позицию вверх

Удалить выбранную высоту контрольной точки

Создать новую высоту для контрольной точки

Параметры контрольной точки

Выбрать контрольные точки в пределах прямоугольной области

Позиционировать текущую контрольную точку в центр экрана

Удалить выбранные контрольные точки

Создать новую контрольную точку

Выбрать контрольную точку

Открыть документ "Перечень стандартных закладок (алиасов) для общего отчета"

Создать общий отчет в Microsoft Word

Панель инструментов:

Удалить файл шаблона из списка

Добавить файл шаблона в список

Отменить последнее действие

Вернуть последнее отмененное действие

Контрольные точки

Контрольные точки разделены на группы. Это сделано для удобства при работе с большими ситуационными планами для разделения контрольных точек, находящихся, например, вблизи разных зданий. Группы можно делать активными и неактивными (тогда они будут исключены из расчета).

Контрольная точка может иметь один из трех типов местоположения - "Земля", "Здание" или "Окно". Для местоположений "Здание" или "Окно" высота контрольной точки будет отсчитываться от нуля соответствующего здания. Для местоположения "Земля" высота контрольной точки будет отсчитываться от высоты рельефа в данной точке.

Каждая контрольная точка может иметь несколько высот с соответствующими параметрами ослабления на случай расположения внутри здания на разных этажах и на кровле.

Если контрольная точка имеет тип "Здание" или "Земля", то при расчете уровень электромагнитного поля в этой точке будет определяться с учетом установленного для нее ослабления от всех источников электромагнитного поля, не экранируемых соседними зданиями. Если контрольная точка имеет тип "Здание", то экранирование зданием, в которое попадает эта контрольная точка не учитывается.

Если контрольная точка имеет тип "Окно", то при расчете уровень электромагнитного поля в этой точке будет также определяться с учетом установленного для нее ослабления от всех источников электромагнитного поля, не экранируемых соседними зданиями. Но при этом дополнительно моделируется нахождение этой точки у окна здания. Делается это следующим образом - при расчете определяется ближайшая к этой точке стена здания, внутри которого точка помещена, и эта стена делается "прозрачной" для электромагнитного поля тех источников, прямые лучи которых попадают в данную точку через эту стену.

Контрольную точку можно создать при помощи соответствующей кнопки на панели инструментов.
При создании контрольной точки на здании будет автоматически создана контрольная точка с высотой +2м над уровнем кровли и +2м к уровню верхнего этажа с ослаблением 15 дБ.
Контрольную точку можно передвинуть, “перетащив” его левой кнопкой мыши на ситуационном плане. Изменить местоположение контрольной точки можно также при помощи ввода соответствующих координат X и Y в таблице.

Группы контрольных точек

Отчеты для контрольных точек. Создать и открыть отчет в Microsoft Excel по форме одной из закладок в появляющемся перечне.

Отчеты для контрольных точек. Создать и открыть отчет в Microsoft Word по форме одной из закладок в появляющемся перечне.

Удалить выбранную группу контрольных точек

Создать новую группу контрольных точек

Отчеты для вертикальных сечений. Создать отчет в формате Microsoft Word по форме одной из закладок в появляющемся перечне.

Сохранить активные сечения в формате DXF

Удалить все точки измерения для всех сечений

Уменьшить высоту сечений автоматически в соответствии с результатами расчета, выполненного раннее

Уменьшить длину сечений автоматически в соответствии с результатами расчета, выполненного раннее

Расчет выбранного вертикального сечения с детальностью №2

Расчет выбранного вертикального сечения с детальностью №1

Расчет всех активных вертикальных сечений с детальностью №2

Сортировать сечения в порядке возрастания азимутов

Переместить выбранные строки в начало таблицы

Переместить выбранные строки в конец таблицы

Переместить выбранные строки на одну позицию вверх

Панель инструментов:

Расчет всех активных вертикальных сечений с детальностью №1

Переместить выбранные строки на одну позицию вниз

Удалить выделенные строки

Автоматическое заполнение списка вертикальных сечений азимутами активных антенн

Открыть описание формы стандартной закладки

Создать отчет в Microsoft Word по форме одной из стандартных закладок из появляющегося перечня.

Панель инструментов:

Приложение 1. Перечень стандартных закладок

Настройки

SanZone 7.0 позволяет выполнить 3D визуализацию результатов расчета горизонтальных и вертикальных сечений биологически опасной зоны и ситуационного плана со зданиями, дорогами, рельефом местности и антенными опорами. 3D визуализация позволяет пользователю рассмотреть форму расчетной биологически-опасной зоны в деталях с разных сторон с учетом всех окружающих сооружений. Полученную 3D визуализацию можно экспортировать в формат PDF.

Выберите нужные вам слои ситуационного плана, формат листа, масштаб чертежа и нажмите (Экспорт чертежа в DWG/DXF файл). Выбранные элементы ситуационного плана будут сохранены в разных слоях файла чертежа.

При экспорте базовая карта будет сохранена в файле чертежа с текущим zoom, поэтому, чтобы получить качественную картинку базовой карты перед экспортом следует установить крупный zoom на горизонтальном сечении (может понадобится дополнительное время на загрузку базовой карты).

Панель инструментов:

3D визуализация

Экспорт в CAD

Порядок подготовки общего отчета:

1. В таблице Пользовательские закладки указать имена и соответствующий текст для пользовательских закладок. Это удобно делать на основе тестового примера. Пользовательские закладки можно копировать из проекта в проект при помощи соответствующих кнопок панели инструментов.
2. Ознакомиться со спецификацией стандартных закладок в меню Отчет по шаблону – Перечень стандартных закладок (см. Приложение 1).
3. Создать шаблон текстовой части пояснительной записки с расширением *.dot по нужной форме, размещая при этом в шаблоне по своему усмотрению имена пользовательских и стандартных закладок. При формировании отчета вместо этих закладок программа SanZone будет вставлять соответствующие данные. Вместе с дистрибутивом программы в папке Примеры и шаблоны есть несколько подготовленных нами шаблонов *.dot, на основе которых пользователь может создать собственные шаблоны.
4. Указать путь к файлу шаблона. Файл шаблона — это макрос, его нужно обязательно расположить в папке "надежные расположения" MS Office.
Настраивается это в MS Office в меню Файл-Параметры-Центр управления безопасностью-Параметры центра управления безопасности - Надежные расположения:

5. Нажать на кнопку Создать отчет

Таким образом можно формировать не только "Проект организации санитарно-защитной зоны и зоны ограничения застройки", но и полноценные экспертные заключения на размещение ПРТО. В папке "Примеры и шаблоны" есть пример такого экспертного заключения.

SanZone 7.0 позволяет экспортировать результаты расчетов в горизонтальных сечениях в файл формата DWG или DXF AutoCAD с разделением по слоям элементов ситуационного плана.

Размеры вертикальных сечений, создаваемые по умолчанию

Размеры вертикальных сечений по умолчанию

Формат географических координат:
- Градусы с десятичной долей, например, N44.345678 W134.567893
- Градусы минуты секунды, например, N44⁰ 34’ 23.7’’ W134⁰ 29’ 23,4’’
- Градусы, минуты с десятичной долей, например, N44⁰ 34.982’ W134⁰ 29.873’

Столбцы в перечне ПРТО, которые пользователь может скрыть

Скрытые столбцы перечня ПРТО

Наименование и URL тайловых серверов базовых карт

Настройки базовых карт

Создавать резервную копию файла при сохранении

Создавать резервную копию файла при сохранении

Перечень владельцев источников излучения для быстрого выбора. Этот перечень будет появляться при клике правой кнопкой в сроке Оператор в таблице Состав ПРТО

Список операторов

Если компьютер подключен к интернету через прокси-сервер, то необходимо ввести его параметры и поставить соответствующую метку.

Формат координат

Настройки прокси-сервера

Путь к папке, где будут храниться загруженные тайлы карт базовой подложки для быстрой подкачки их в дальнейшем, что очень ускоряет работу с программой. Кроме того, загруженные карты останутся у вас на компьютере, и вы сможете их просматривать даже без подключения к интернету. Эта папка создается автоматически при первом запуске, путь также прописывается автоматически. Путь к папке можно менять.

Путь к папке с файлами кэша карт

Настройки приложения

Установить возможность ввода коэффициентов ослабления мощности FTDC и FPR в панели Состав ПРТО для источников излучения, см. раздел Выполнение расчетов.

Использование коэффициентов ослабления согласно IEC 62232

Задается так называемый множитель ослабления k в пределах 1,15...1.3, которые допускаются в МУК 4.3.1677-03 (см. формулу 2.24 в МУК 4.3.1677-03).

Коэффициент ослабления k

Максимальный размер стороны матрицы, которая резервируется в памяти для расчетов ЭМП в сечениях (50...1000). Малый размер матрицы - для грубого (быстрого) расчета, большой размер - для точного расчета (выполняется медленнее).

Максимальный размер стороны матрицы для расчета сечений

Настройки проекта

В этом окне выполняется настройка некоторых параметров проекта и настройка приложения.

Выбор формата листа

Выбор масштаба на чертеже из появляющегося списка

Формат

Масштаб

Экспорт чертежа в DWG/DXF файл

Для создания 3D визуализации выполните расчет в вертикальных и горизонтальных сечениях и затем перейдите в меню 3D визуализация. При расчете в горизонтальных сечениях обязательно должны быть отключены опции "Включать в состав более высоких горизонтальных сечений области более низких сечений" и "Объединять сечения с одинаковыми цветами".
Для того, чтобы 3D визуализация биологически опасной зоны выглядела более объемной, горизонтальные сечения должны быть равномерно и довольно часто распределены по всей зоне.
Вращение 3D модели во всех плоскостях, а также приближение/удаление выполняется при помощи мыши (нужно нажать колесо) или при помощи панели инструментов.
Базовая карта будет представлена на 3D визуализации с текущим zoom, поэтому, чтобы получить качественную картинку следует выбрать крупный zoom.
Для экспорта 3D визуализации в интерактивный pdf файл нажмите на кнопку "Экспорт" на панели инструментов.

Пожалуйста, обратите внимание! Если у вас нет возможности сделать 3D визуализацию, то, скорее всего, из-за того, что есть элементы старого проекта, находящиеся далеко от расчетной зоны. Это часто происходит, когда пользователь делает свой проект на основе образца. Удалите эти элементы с помощью инструмента на верхней панели.
